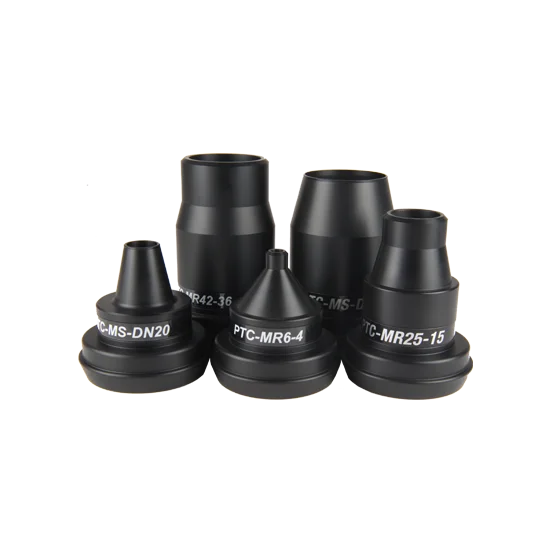

Mundstücke

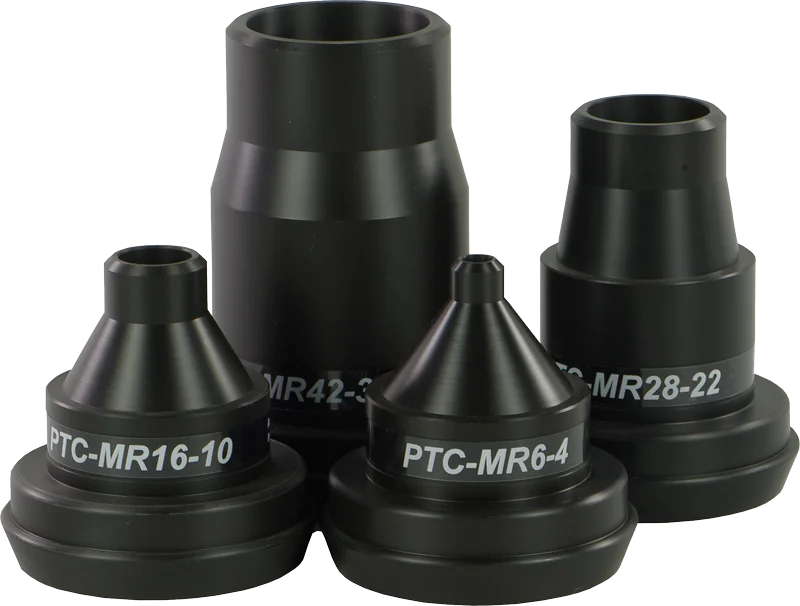

Die ptcsystem® Rohrmundstücke sind für alle gängigen Hydraulikrohre gemäß EN 10305-4 (DIN 2391) mit Außendurchmessern von 6,0 bis 42,0 mm sofort verfügbar. Sonderanfertigungen bis 65,0 mm Außendurchmesser oder in zölligen Abmessungen sind jederzeit möglich. Die Auswahl erfolgt über den Außen- und Innendurchmesser des Rohres. Jedes Mundstück ist auf einen festen Außendurchmesser ausgelegt und deckt einen definierten Innendurchmesserbereich ab. Die Mundstücke werden außen auf das Rohr gesteckt. Die Reinigung beginnt bereits am ersten Millimeter des Rohres, sodass eine beidseitige Reinigung oft nicht erforderlich ist.

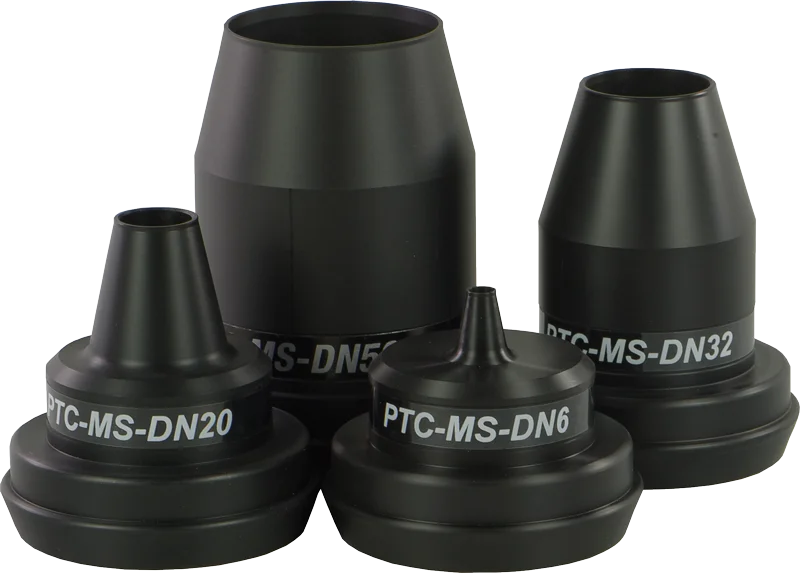

Die konischen ptcsystem® Schlauchmundstücke sind für Hydraulikschläuche von DN6 bis DN50 (¼" bis 2") erhältlich. Die Auswahl erfolgt anhand der Nennweite des zu reinigenden Schlauches. Beim Aufschieben auf das Mundstück entsteht eine luftdichte Verbindung. Das Mundstück greift dabei einige Millimeter in den Schlauch ein, weshalb eine Reinigung von beiden Schlauchenden empfohlen wird.

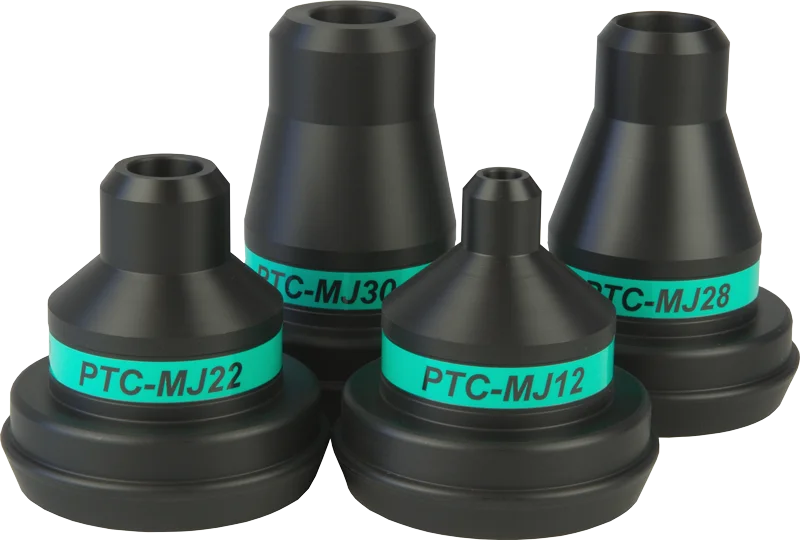

JIC Mundstücke für Schlaucharmaturen und Bördelungen mit 37° Dichtkonus nach SAE-J514.

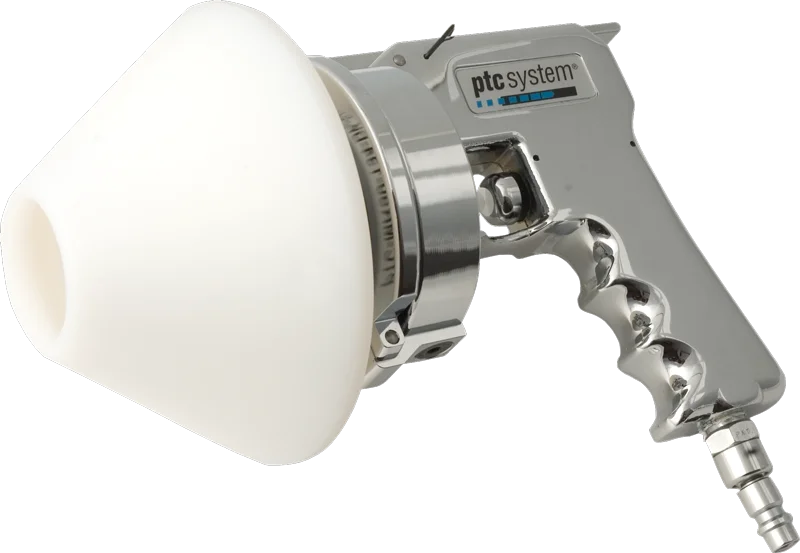

Bei Innendurchmessern größer 65,0 mm kommt der ptcsystem^® Dichtkegel zum Einsatz. Dieser wird einfach auf ein Standard Rohr- oder Schlauchmundstück gesteckt. Das Reinigungsprojektil wird von Hand in das Rohr geschoben. Wir empfehlen in diesem Fall den Einsatz der FLEX Projektile.

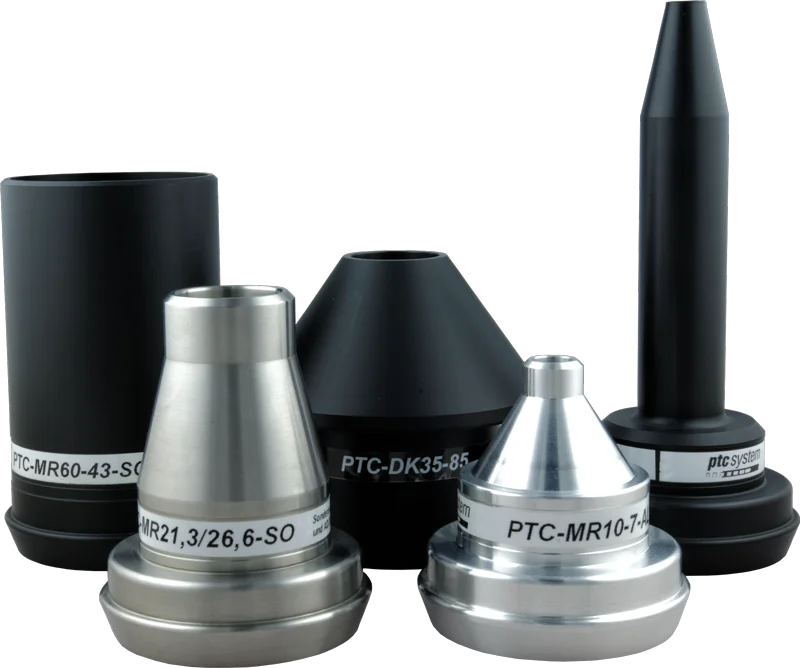

Neben den Standard ptcsystem^® Rohr- und Schlauchmundstücken fertigen wir Sondermundstücke nach Kundenwunsch: Zum Beispiel aus alternativen Materialien oder in besonderen Ausführungen.
